OMICRON CMC353

Diseño compacto y bajo peso.

Altas amplitudes de corriente para prueba de relés de 5 A.

Potentes fuentes de corriente para prueba de relés electromecánicos.

Alta precisión y versatilidad para pruebas de relés estáticos y numéricos.

Red integrada para prueba de dispositivos IED IEC 61850.

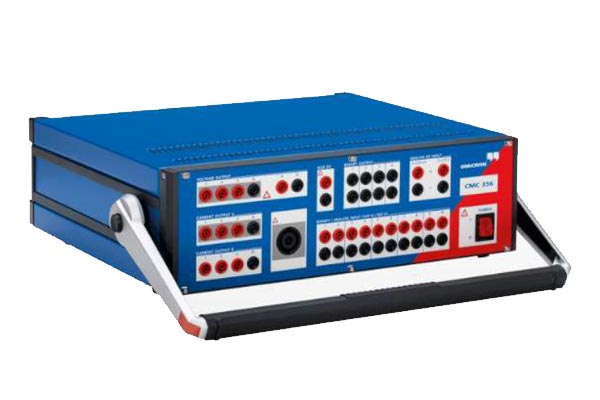

OMICRON CMC356

Potentes fuentes de corriente para pruebas, incluso de relés electromecánicos de alta carga.

Altas amplitudes de corriente para prueba de relés de 5 A.

Alta exactitud y versatilidad para pruebas de relés estáticos y numéricos de todo tipo.

Red integrada para prueba de dispositivos IED de tipo IEC 61850.

Funciones de medición analógica de 10 canales y registro de transitorios (opción).

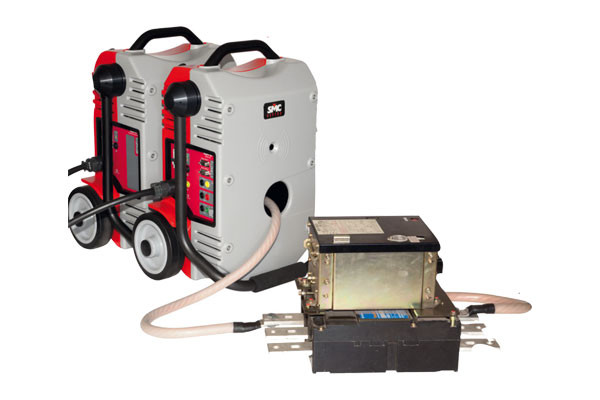

SMC RAPTOR

Pruebas de Inyección Primaria.

La unidad maestra Raptor MS puede usarse por sí sola si no se necesita mucha potencia o corrientes muy elevadas. Permite la conexión de la consola de control y constituye el corazón de cualquier sistema Raptor. También detecta la presencia de unidades esclavas mediante el canal de infrarrojos IrDA, para incorporarlas automáticamente al control de inyección del sistema sin intervención alguna por parte del operador:

• Salida regulada de alta corriente AC. Es capaz de inyectar hasta 3,8kA (con 3 kVA) de forma indefinida o 9,5kA (con 2kVA) durante 3 s con una sola vuelta de cable. El sistema Raptor con esclavas es capaz de inyectar hasta 15 kA durante 3s.
• Salida auxiliar Regulada de baja corriente AC. En modo corriente es capaz de inyectar hasta 9 A indefinidamente o 35 A durante 3s. En modo tensión es capaz de generar una tensión de hasta 200V ac.
• Entrada Voltímetro. Rangos: 0,2, 2, 20 ó 300Vac/dc (autorango o manual). Medidor de ángulo de fase integrado.
• Entrada Amperímetro. Rangos: 0,2, 2 o 20Aac/dc (autorango o manual). Medidor de ángulo de fase integrado.
• Entrada Voltímetro de bajo nivel. Rangos: 30, 300 o 3000 mVac/dc (autorango o manual). Medidor de ángulo de fase integrado.
• Entrada Binaria. Contacto seco o tensión, con lógica reversible (NA/NC) y autodetección.
• LEDs: Avisos de estado de sobrecarga, temperatura, estado de las comunicaciones, indicadores de estado de entrada digital, standby, de estado de salidas de potencia y de conexión a red.
• Conexión IRDA: Conecta automáticamente las unidades esclavas Raptor SL con la Maestra Raptor MS, de forma inalámbrica y transparente para el usuario.

MEGGER DLRO210

Probador Resistencia Ohmica de Devanados.

El ohmímetro para transformadores MTO210 es un instrumento portátil en terreno operado en línea, diseñado específicamente para medir la resistencia de CC de todos los tipos de devanados magnéticos de forma segura y precisa. Puede probar transformadores y devanados de máquinas rotativas y realizar mediciones de resistencia de baja corriente en las conexiones, contactos y circuitos de control.

• Lectura digital directa de 2 canales (de 10 mW a 2000 W).
• Corriente de prueba de CC de hasta 10 A.
• Precisión de medición de un 0,25 %.
• Función de desmagnetización integrada.
• Operación de pruebas de cambiadores de tomas bajo carga.
• Circuito rápido de descarga de seguridad automática.

MEGGER MRCT

Probador para Transformadores de Corriente.

Las pruebas tienen una duración líder en la industria, gracias a mediciones simultáneas patentadas de tomas múltiples, lo que reduce el tiempo de prueba en un 20 % en transformadores de corriente de tomas múltiples.

• Exactitud que permite la realización de pruebas de transformadores de corriente de clase de medición y protección.
• Sistema integrado de pruebas de relés monofásicos.
• Pruebas agrupadas: desmagnetización, puntos de inflexión, relaciones, curvas de saturación, resistencia de devanado, aislamiento y más.
• Mide todas las relaciones y las curvas de saturación de transformadores de corriente de tomas múltiples con una conexión de cable.
• Técnica de excitación de CC optativa para pruebas de transformadores de corriente con puntos de inflexión de hasta 30 kV.
• Sistema de pruebas integrado optativo para transformadores de tensión y de corriente.

MEGGER MIT1525

Probador Resistencia de Aislamiento 15Kv.

Los modelos de la gama MIT tienen un diseño de carcasa dual con una parte externa resistente, que protege el instrumento de los golpes y las caídas, y una parte interna que tiene la característica de ser retardante de llama. En lo que se refiere a evitar la humedad y el ingreso de polvo, los instrumentos tienen la clasificación IP65 (carcasa cerrada).

Una interfaz de usuario intuitiva garantiza que no se pierda tiempo tratando de recordar como usar el instrumento. La simplicidad de uso se consigue gracias a dos interruptores giratorios y una pantalla grande retroiluminada que permite ver varios resultados al mismo tiempo. En el interior de la tapa se proporciona una guía grafica de inicio rápido para ayudar a los usuarios que utilizan el instrumento por primera vez.

En el modo de prueba de aislamiento se presentan cinco medidas de voltaje programadas y una con bloqueo configurable por el usuario. Las pruebas de diagnostico preconfiguradas incluyen la del Índice de Polarización (PI), la Relación de Absorción Dieléctrica (DAR), la Descarga Dieléctrica (DD), el Voltaje Escalonado (SV) y la prueba de Rampa.

Características y Ventajas

• Resistencia de aislamiento hasta 30 TΩ a 15 kV, 20 TΩ a 10 kV y 10 TΩ a 5 kV.
• Mide la capacitancia del objeto de prueba (con voltajes de prueba superiores a 5000 V).
• Pruebas de diagnostico de IR normal o cronometrada, DAR, PI, DD, SV y rampa.
• Alta corriente: 3 mA de corriente en cortocircuito.
• Alta inmunidad al ruido: 3 mA (modelos de 5 y 10 kV) y 6 mA (modelo de 15 kV) de rechazo del ruido.
• Batería de ion-litio: Hasta seis horas de pruebas continuas a 5 kV con una carga de 100 MΩ, en conformidad con la norma IEC 2133.
• Pantalla LCD grande con retroiluminación.
• Función especial de voltimetro (30 a 660 V).
• Memoria avanzada, función de recuperación de resultados de pruebas anteriores y reloj en tiempo real para marcar los resultados con hora y fecha (solo en los modelos MIT525, MIT1025 y MIT1525).
• Descarga de resultados obtenidos por medio de una interfaz USB (solo en MIT525, MIT1025 y MIT1525).
• Temperatura registrada (medida con instrumentos independientes) almacenable con los resultados de la prueba (solo en MIT525, MIT1025 y MIT1525).
• Software de gestión de activos PowerDB Lite (solo en MIT525, MIT1025 y MIT1525).
• MIT515, MIT525 y MIT1025 con la clasificación de seguridad CAT IV de 600 V (constante a una altitud de 3000 m).
• MIT1525 con la clasificación de seguridad CAT.
